[Unity] 커스텀 에디터 : 씬에서 원 그리기

커스텀 에디터



우리가 작성하는 스크립트는 보통 play mode에서, 즉 게임이 실행 중일 때만 활성화됩니다.

에디터 스크립트를 작성할 때 게임이 실행되지 않는 edit mode 중에도 특정 스크립트가 실행되도록 하면 유용한 경우가 있습니다.

이 경우 ExecuteInEditMode 속성을 추가하면 됩니다.



커스텀 에디터 생성

위의 예에는 편집 모드 중에 간단한 스크립트가 실행되도록 할 수 있는 방법이 나와 있지만, 이 방법만으로는 에디터 툴을 직접 만들 수 없습니다. 다음 단계에는 방금 작성한 스크립트를 위한 Custom Editor 를 만듭니다.

Unity에서 작성하는 스크립트는 기본적으로 MonoBehaviour에서 상속을 받고, 따라서 게임 오브젝트에 놓을 수 있는 컴포넌트입니다. 게임 오브젝트에 놓으면 인스펙터에 표시 가능한 모든 public 변수(정수, 플로트, 문자열, Vector3 등)를 보고 편집하는 데 사용되는 디폴트 인터페이스가 표시됩니다.

디폴트 인스펙터에서는 위의 스크립트를 다음과 같이 찾습니다.



커스텀 에디터는 이 디폴트 레이아웃을 사용자가 선택하는 에디터 컨트롤로 대체하는 별도의 스크립트입니다.

특정 스크립트를 위한 커스텀 에디터를 만드려면 이름이 같지만 “Editor”가 추가된 다른 스크립트를 작성해야 합니다.

Ex) LookAtPoint 스크립트를 위한 커스텀 에디터 -> LookAtPointEditor



이 클래스는 Editor에서 파생되어야 합니다. CustomEditor 속성은 어떤 컴포넌트를 위한 에디터로 동작해야 하는지 Unity에 알립니다. CanEditMultipleObjects 속성은 사용자가 이 에디터로 여러 오브젝트를 선택하고 모두 동시에 변경할 수 있음을 Unity에 알립니다.



https://docs.unity3d.com/kr/2018.4/Manual/editor-CustomEditors.html

---

에디터 모드에서 원을 그리는 코드



플레이어의 시야, 공격 사정거리 등을 씬에 표현할때 사용하면 좋다.

---

준비

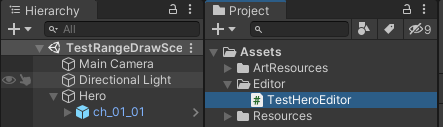

스크립트가 Editor폴더에 있어야 함

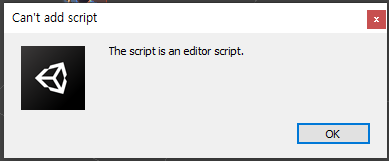

에티터 스크립트는 애드 컴포넌트로 사용하는 것이 아니다.

(애드 컴포넌트 하게되면 경고창이 나온다)

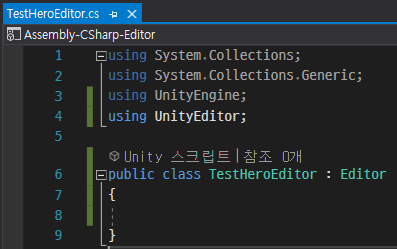

namespace : UnityEditor

상속 : Editor

---

준비



스크립트가 Editor폴더에 있어야 함



TestHero

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class TestHero : MonoBehaviour
{
    public float attackRange;
    public float sight;
}



TestHeroEditor

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEditor;

[CustomEditor(typeof(TestHero))]
public class TestHeroEditor : Editor
{
    private TestHero hero;

    void OnSceneGUI()
    {
        this.hero = this.target as TestHero;
        Handles.color = Color.red;
        var center = this.hero.transform.position;
        var normal = this.hero.transform.up;
        var radius = this.hero.attackRange;

        Handles.DrawWireDisc(center, normal, radius);


        Handles.color = Color.yellow;
        Handles.DrawWireDisc(center, normal, this.hero.sight);
    }
}

---

https://docs.unity3d.com/kr/2018.4/Manual/editor-CustomEditors.html
